Saiz Penggerak Bersama Mikro Φ30mm untuk Beban Siku Robot Humanoid

Sendi siku robot humanoid mesti melakukan lebih daripada mengangkat objek. Ia perlu menyokong berat lengan bawah, mengekalkan kawalan apabila lengan memanjang, memecut dengan lancar semasa pergerakan, dan bertindak balas secara konsisten apabila muatan berubah. Keperluan ini menjadikan saiz penggerak sebagai bahagian penting dalam reka bentuk lengan robot, terutamanya apabila ruang pemasangan yang tersedia dan jumlah berat lengan adalah terhad.

Memilih penggerak berdasarkan hanya pada rating tork maksimumnya boleh menyebabkan pemacu yang kecil, berat yang tidak diperlukan atau prestasi gerakan yang lemah. Jurutera perlu mempertimbangkan geometri lengan, taburan jisim, kelajuan pergerakan yang dimaksudkan, dan tempoh setiap operasi sebelum memilih konfigurasi pemacu yang sesuai.

Penggerak Bersama Mikro Φ30mm direka untuk aplikasi beban sederhana hingga tinggi, dengan keupayaan keluaran peringkat Newton meter dan ketegaran struktur yang tinggi. Untuk pembangun robot humanoid, menilai penggerak ini bermula dengan soalan praktikal: berapa banyak tork yang sebenarnya perlu diberikan oleh siku di bawah keadaan operasi yang paling mencabar?

Kenal pasti Beban yang Bertindak pada Siku Robot Humanoid

Sendi siku biasanya menyokong beberapa komponen, termasuk struktur lengan bawah, pemasangan pergelangan tangan, pengesan hujung dan sebarang objek yang dikendalikan. Setiap komponen menyumbang kepada jumlah beban, tetapi kesannya pada siku bergantung pada jisim dan jaraknya dari paksi sendi.

Tiga kategori beban harus dimasukkan dalam pengiraan awal.

Yang pertama ialah beban struktur. Lengan bawah, pergelangan tangan, alatan bermotor, pendawaian dan komponen lain semuanya menyumbang kepada jisim yang mesti digerakkan oleh siku. Walaupun robot tidak membawa objek luaran, berat lengannya sendiri boleh mewujudkan keperluan tork yang ketara.

Yang kedua ialah muatan. Robot humanoid yang direka untuk mengambil komponen kecil mungkin beroperasi dengan pencengkam yang agak ringan, manakala robot yang mengendalikan objek yang lebih besar mesti menampung profil beban yang berbeza. Jurutera harus menentukan muatan maksimum yang dimaksudkan dan bukannya bergantung semata-mata pada purata berat objek.

Yang ketiga ialah beban dinamik. Apabila lengan memecut, menyahpecut, atau menukar arah, siku mesti mengatasi inersia putaran sebagai tambahan kepada tork graviti dan geseran mekanikal. Oleh itu, pergerakan pantas memerlukan tork yang jauh lebih tinggi daripada kedudukan perlahan dan terkawal.

Beban ini harus dinilai bersama. Sendi yang berfungsi secukupnya semasa demonstrasi yang dipunggah mungkin tidak memberikan prestasi yang mencukupi apabila lengan bawah dipanjangkan dan membawa muatan maksimum yang ditentukan.

Kira Tork Graviti Sendi Siku

Langkah pertama yang berguna ialah menganggarkan daya kilas yang dihasilkan oleh graviti. Bagi komponen yang pusat jisimnya diimbangi daripada paksi sendi, daya kilas graviti boleh dinyatakan sebagai:

Tork = Jisim × Pecutan Graviti × Jarak Serenjang

Di sini, jisim diukur dalam kilogram, pecutan graviti adalah lebih kurang 9.81 m/s², dan jarak serenjang diukur dalam meter. Tork yang terhasil dinyatakan dalam newton-meter (N·m).

Pertimbangkan contoh mudah di mana gabungan gabungan lengan dan muatan mempunyai jisim 1.2 kg, dengan gabungan pusat jisimnya terletak 0.15 m dari paksi siku. Apabila lengan mendatar, tork graviti anggaran ialah:

1.2 × 9.81 × 0.15 = 1.77 N·m

Keputusan ini mewakili daya kilas graviti untuk anggapan gabungan jisim dan lokasi pusat jisim. Ia tidak termasuk pecutan, geseran, kehilangan penghantaran atau margin reka bentuk tambahan.

Contoh ini juga menggambarkan mengapa jisim muatan sahaja tidak mencukupi untuk menentukan saiz penggerak. Objek yang lebih ringan yang diletakkan lebih jauh dari siku boleh mencipta tork yang serupa dengan objek yang lebih berat yang dipegang lebih dekat dengan sendi.

Orientasi bersama juga penting. Apabila lengan bawah berputar, jarak serenjang antara paksi sendi dan daya graviti berubah. Tork graviti maksimum mungkin berlaku apabila lengan adalah lebih kurang mendatar, bergantung pada taburan jisim dan julat pergerakan.

Untuk anggaran saiz awal, jurutera harus mengira tork merentasi sudut sambungan yang berkaitan dan mengenal pasti kedudukan yang menghasilkan permintaan tertinggi.

Sertakan Pecutan dan Inersia Putaran

Tork graviti hanyalah sebahagian daripada keperluan operasi siku. Robot humanoid juga mesti mempercepatkan lengan bawah dan muatannya semasa pergerakan.

Untuk gerakan putaran, tork inersia boleh dianggarkan dengan:

Tork Inersia = Momen Inersia × Pecutan Sudut

Momen inersia menerangkan bagaimana jisim diagihkan di sekeliling paksi putaran, manakala pecutan sudut menerangkan betapa cepatnya perubahan kelajuan putaran sendi.

Jumlah tork keluaran yang diperlukan boleh dianggarkan sebagai:

Tork yang Diperlukan = Tork Graviti + Tork Inersia + Tork Geseran

Perhubungan yang dipermudahkan ini berguna untuk saiz awal, walaupun model lengkap mungkin juga perlu mengambil kira gandingan antara sambungan, kecekapan penghantaran, pematuhan dan kesan dinamik yang lain.

Contohnya, siku yang bergerak perlahan antara dua kedudukan mungkin dikuasai oleh beban graviti. Sendi yang berulang kali mengangkat, berhenti, membalikkan arah dan merendahkan objek mungkin mengalami permintaan tork sementara yang lebih besar.

Oleh itu, jurutera harus menentukan profil gerakan perwakilan sebelum memilih penggerak. Parameter yang berkaitan termasuk julat sudut, kelajuan puncak, pecutan, nyahpecutan, kekerapan kitaran dan tempoh tempoh pegangan pegun.

Profil gerakan yang realistik juga membantu membezakan puncak tork jangka pendek daripada tork yang diperlukan sepanjang operasi biasa.

Bandingkan Tork Berterusan Dengan Tork Jangka Pendek

Setelah pengiraan beban selesai, langkah seterusnya ialah membandingkan hasilnya dengan spesifikasi prestasi penggerak. Dua nilai patut diberi perhatian khusus: tork berterusan dan tork awal.

Tork berterusan adalah relevan apabila penggerak mesti beroperasi di bawah permintaan mekanikal yang berterusan. Nilai yang dibenarkan bergantung pada syarat yang ditetapkan pengeluar, termasuk kelajuan operasi, persekitaran terma dan kitaran tugas. Sambungan yang berulang kali menahan beban atau bergerak untuk tempoh yang lama mesti dinilai berdasarkan had operasi berterusan yang berkenaan.

Tork awal menerangkan keupayaan jangka pendek yang dikaitkan dengan memulakan atau mengatasi beban yang menuntut, mengikut spesifikasi produk. Ia tidak boleh dianggap sebagai tahap yang boleh disampaikan oleh penggerak selama-lamanya.

Penggerak Bersama Mikro Φ30mm mempunyai tork berterusan tertentu sehingga 1500 mN·m dan tork awal sehingga 2200 mN·m. Angka ini memberikan titik permulaan yang berguna untuk membandingkan penggerak dengan beban siku yang dikira.

Untuk rujukan, 1500 mN·m bersamaan dengan 1.5 N·m, manakala 2200 mN·m bersamaan dengan 2.2 N·m. Dalam contoh 1.77 N·m yang dipermudahkan di atas, daya kilas graviti sahaja melebihi daya kilas berterusan maksimum yang dinyatakan. Oleh itu, contoh itu memerlukan penilaian yang lebih terperinci dan bukannya andaian bahawa penggerak itu sesuai.

Perbandingan ini penting kerana tork permulaan maksimum di atas beban yang dikira tidak menentukan bahawa sendi boleh menahan beban tersebut. Jurutera mesti menentukan sama ada permintaan tork sebenar kekal dalam penarafan berterusan yang sesuai dan sama ada puncak sementara dibenarkan di bawah keadaan operasi yang ditetapkan.

Jika permintaan terlalu tinggi, tindak balas reka bentuk yang mungkin termasuk mengurangkan muatan, mengalihkan pusat jisim lebih dekat ke sendi, menukar geometri lengan, melaraskan profil pergerakan atau menilai konfigurasi penggerak yang lain.

Nilai Nisbah Gear dan Kelajuan Output

Nisbah gear mempengaruhi hubungan antara kelajuan motor dan tork keluaran. Nisbah pengurangan yang lebih tinggi biasanya memberikan tork keluaran yang lebih besar untuk tork motor tertentu, sambil mengurangkan kelajuan output. Prestasi sebenar juga bergantung pada kecekapan penghantaran, ciri motor dan keadaan operasi.

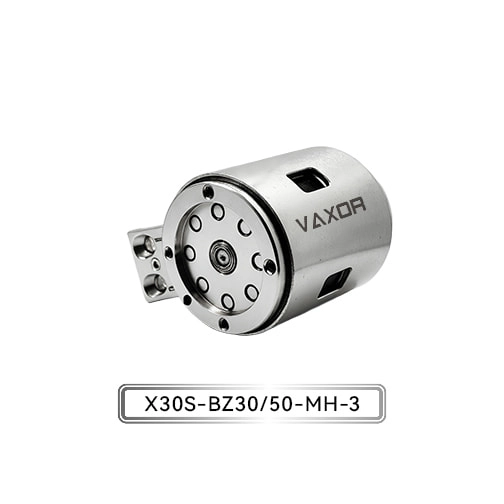

Model penggerak VAXOR X30S-UZ/BZ30/50-MH-3 tersedia dengan nisbah gear 30 dan 50. Konfigurasi ini menawarkan titik permulaan yang berbeza untuk mengimbangi tork output dan kelajuan sambungan.

Untuk siku humanoid, nisbah yang betul bergantung pada cara robot akan digunakan. Lengan yang direka untuk manipulasi terkawal mungkin mengutamakan tork yang mencukupi dan kedudukan yang stabil, manakala lengan yang bertujuan untuk gerak isyarat yang lebih pantas atau pergerakan yang kerap mungkin memerlukan perhatian yang lebih dekat terhadap kelajuan dan tindak balas dinamik.

Jurutera harus membandingkan kelajuan output dan tork yang tersedia pada titik operasi yang diperlukan dan bukannya menganggap bahawa nisbah yang lebih tinggi sentiasa lebih baik. Pengaruh pengurang terhadap inersia, tindak balas mekanikal, dan kelakuan gerakan keseluruhan juga harus dipertimbangkan.

Di mana beberapa sendi bergerak bersama, siku harus dinilai sebagai sebahagian daripada lengan lengkap. Perubahan dalam kelajuan atau pecutan siku boleh menjejaskan keperluan pergerakan bahu dan pergelangan tangan, terutamanya apabila robot mengikut trajektori yang diselaraskan.

Pertimbangkan Berat, Voltan dan Integrasi Kawalan

Keupayaan tork penggerak hanyalah sebahagian daripada reka bentuk mekanikal. Beratnya mempengaruhi beban yang dibawa oleh sambungan hulu, manakala keperluan elektrik dan komunikasinya mempengaruhi integrasi sistem.

Penggerak Φ30mm mempunyai berat tertentu 123–133 g dan julat voltan operasi 12–18 V. Apabila menilai unit, jurutera harus menggunakan berat konfigurasi yang berkaitan dan memasukkan perkakasan pelekap, kabel, penyambung dan komponen lain dalam pengiraan jumlah jisim bergerak.

Ini amat penting untuk lengan humanoid dengan berbilang sendi yang digerakkan. Jisim tambahan berhampiran siku boleh meningkatkan tork yang diperlukan dari bahu, mewujudkan kesan melata di seluruh lengan.

Keserasian elektrik harus diperiksa pada masa yang sama. Bekalan kuasa mesti kekal dalam julat voltan yang ditentukan di bawah keadaan operasi yang realistik, dan kapasiti semasanya mesti menyokong permintaan sebenar penggerak semasa pecutan dan peristiwa beban tinggi yang lain. Keserasian voltan sahaja tidak membuktikan bahawa sistem kuasa adalah mencukupi.

Penggerak juga menggunakan pengekod magnet mutlak dan menyokong komunikasi CAN FD. Pengekod menyediakan maklum balas kedudukan, manakala CAN FD menyokong komunikasi dengan sistem kawalan yang serasi. Jurutera hendaklah mengesahkan konfigurasi antara muka, pemasaan mesej, keperluan maklum balas, pengendalian kerosakan dan keserasian pengawal semasa penyepaduan.

Pemeriksaan ini membantu memastikan bahawa penggerak yang dipilih boleh digabungkan ke dalam seni bina robotik yang dimaksudkan tanpa menganggap spesifikasi mekanikalnya sebagai jaminan prestasi peringkat sistem yang lengkap.

Sahkan Pemilihan Melalui Ujian Perwakilan

Pengiraan analitikal menyediakan titik permulaan, tetapi robot humanoid yang berfungsi memperkenalkan pembolehubah dunia sebenar yang mungkin tidak dapat ditangkap sepenuhnya oleh model yang dipermudahkan.

Sebelum melakukan reka bentuk akhir, jurutera harus menguji penggerak dalam perhimpunan bersama perwakilan. Ujian harus mencerminkan geometri lengan yang dimaksudkan, julat muatan, kelajuan pergerakan, pecutan dan kitaran operasi.

Beberapa ukuran boleh membantu mengesahkan pemilihan:

• Tork keluaran: Sahkan bahawa sambungan boleh memenuhi syarat beban yang diperlukan tanpa melebihi had operasi yang berkenaan.

• Tingkah laku suhu: Pantau suhu semasa kitaran perwakilan untuk mengenal pasti had terma yang berpotensi.

• Kawalan kedudukan: Nilaikan kebolehulangan kedudukan dan tindak balas semasa pergerakan dimuatkan.

• Tindak balas dinamik: Semak pecutan, nyahpecutan, pembalikan dan kelakuan berhenti.

• Kestabilan komunikasi: Sahkan bahawa pertukaran arahan dan maklum balas kekal boleh dipercayai di bawah keadaan kawalan yang dimaksudkan.

• Kestabilan mekanikal: Periksa ketegaran pelekap, getaran dan pergerakan yang tidak diingini di bawah beban.

Ujian harus termasuk keadaan operasi yang paling mencabar, bukan hanya pergerakan memunggah pendek. Jika siku mesti menahan beban untuk tempoh yang lama, operasi berterusan harus disertakan dalam pelan pengesahan.

Hasilnya kemudian boleh membimbing pelarasan kepada had muatan, profil gerakan, nisbah gear, susun atur mekanikal atau konfigurasi penggerak sebelum reka bentuk meneruskan penyepaduan yang lebih luas.

Bekerja Dengan Penyelesaian Pemacu Mikro Bersepadu

Memilih penggerak untuk siku humanoid melibatkan prestasi motor, mekanik pengurangan, maklum balas kedudukan, reka bentuk struktur dan pertimbangan pembuatan. Menilai elemen ini bersama-sama boleh memudahkan untuk mengenal pasti isu integrasi pada awal proses pembangunan.

Diasaskan pada 2024 dan beribu pejabat di Suzhou, China, VAXOR membangunkan penggerak sambungan mikro dan motor tanpa teras ultra mikro untuk robotik, instrumen ketepatan, peranti perubatan dan peralatan pintar. Pendekatan teknologinya menggabungkan reka bentuk motor fluks paksi, penggulungan PCB/FPCB, reka bentuk elektromagnet yang dioptimumkan dan mekanisme pengurangan kecil.

Pasukan pelbagai disiplin syarikat bekerja merentasi reka bentuk motor, pembuatan ketepatan, kawalan robotik dan kejuruteraan struktur, dengan pengalaman yang merangkumi pengesahan prototaip, pengeluaran perintis dan penghantaran kelompok. Tumpuan kejuruteraan ini adalah relevan kepada pasukan pembangunan yang perlu menilai penyelesaian pemacu mikro bukan sahaja terhadap sasaran tork tetapi juga terhadap pembungkusan mekanikal, penyepaduan kawalan dan keperluan pengeluaran.

Bagi pembangun robot humanoid, objektif praktikal adalah untuk mewujudkan hubungan yang jelas antara beban pengiraan sendi, keupayaan operasi yang disahkan penggerak dan profil gerakan yang dimaksudkan oleh robot.

Kesimpulan

Saiz penggerak untuk siku robot humanoid memerlukan penilaian sistematik tork graviti, inersia putaran, pecutan, permintaan operasi berterusan dan kesan jisim penggerak pada seluruh lengan. Nisbah gear, maklum balas pengekod, keserasian elektrik dan keperluan komunikasi juga mesti sesuai dengan reka bentuk keseluruhan.

Penggerak Bersama Mikro Φ30mm , model X30S-UZ/BZ30/50-MH-3, menawarkan tork berterusan sehingga 1500 mN·m, tork awal sehingga 2200 mN·m, nisbah gear 30 dan 50, pengekod magnet mutlak, dan komunikasi CAN FD. Spesifikasi ini menyediakan asas untuk menilai penggerak dalam sendi robotik beban sederhana hingga tinggi, tetapi kesesuaian akhir bergantung pada prestasi keluaran yang diperlukan dan keadaan operasi.

Dengan mengira beban sebelum memilih pemacu dan mengesahkan sambungan lengkap di bawah keadaan yang mewakili, jurutera boleh membuat keputusan yang lebih dipercayai tentang saiz penggerak dan penyepaduan lengan humanoid. VAXOR menyediakan penyelesaian pemacu mikro untuk pasukan pembangunan yang berusaha ke arah sistem robotik yang padat, terkawal dan bersepadu secara mekanikal.
