Bagaimana Penggerak Sambung Mikro Φ16mm Mencapai Ketepatan Sudut 0.02° dalam Robot Dexterous

Untuk robot yang cekap, pergerakan kecil pada sendi boleh membuat perbezaan yang ketara dalam kedudukan efektor akhir. Ini menjadi lebih penting apabila tangan robot perlu memanipulasi objek kecil, menyelaraskan beberapa jari atau melakukan pergerakan terkawal dalam ruang yang terhad. Dalam aplikasi ini, saiz sendi sahaja tidak mencukupi. Penggerak juga memerlukan maklum balas kedudukan yang tepat, penghantaran yang stabil, dan struktur mekanikal dan elektronik yang padat.

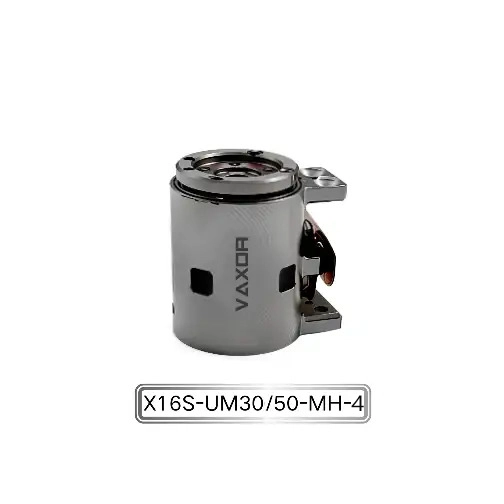

Penggerak Bersama Mikro Φ16mm  direka untuk jenis sistem gerakan integrasi tinggi ini. Dengan diameter hanya 16 mm, modul sambungan menggabungkan struktur pemacu kecil, teknologi penggulungan HDI PCB berketumpatan tinggi, dan pengekod magnet mutlak berketepatan tinggi. Ketepatan sudutnya boleh mencapai sehingga 0.02°, menjadikan penggerak sesuai untuk tangan yang cekap dan sistem robotik padat lain yang memerlukan pergerakan sendi yang tepat.

Apa yang Menentukan Ketepatan Sudut dalam Sambungan Mikro?

Ketepatan sudut tidak datang dari pengekod sahaja. Pergerakan sebenar sendi robot bergantung pada beberapa bahagian yang berfungsi bersama, termasuk motor, mekanisme pengurangan, sistem maklum balas kedudukan, struktur PCB atau penggulungan, pemasangan mekanikal dan algoritma kawalan.

Apabila penggerak sangat kecil, hubungan ini menjadi lebih menuntut. Terdapat kurang ruang dalaman untuk komponen motor dan transmisi, manakala sistem masih perlu menjana tork yang berguna dan menyediakan maklumat kedudukan yang boleh dipercayai.

Pengekod ketepatan tinggi boleh menyediakan sistem kawalan dengan maklumat terperinci tentang kedudukan sendi. Pada masa yang sama, transmisi mekanikal perlu menukar pergerakan motor kepada pergerakan keluaran terkawal dengan konsistensi yang mencukupi.

Untuk modul sambungan kelas 16 mm, untuk mencapai ketepatan sudut yang ditentukan oleh itu memerlukan elemen elektronik, mekanikal dan kawalan untuk dipertimbangkan sebagai sistem bersepadu.

Peranan Pengekod Magnetik Mutlak

Penggerak Bersama Mikro Φ16mm menggunakan pengekod magnet mutlak untuk maklum balas kedudukan.

Tidak seperti sistem yang hanya bergantung pada putaran motor tanpa maklumat kedudukan langsung, pengekod membenarkan pengawal memantau kedudukan sudut sendi. Ciri "mutlak" amat relevan apabila sistem perlu mengetahui kedudukan sebenar sendi dan bukannya mengira pergerakan tambahan.

Untuk tangan yang cekap, maklumat ini boleh menjadi penting kerana pelbagai sendi sering beroperasi bersama-sama. Ralat kedudukan kecil pada satu sendi boleh menjejaskan kedudukan akhir jari atau pengesan hujung.

Pengekod juga perlu dimuatkan dalam ruang dalaman penggerak yang sangat terhad. Ini adalah salah satu sebab mengapa reka bentuk penggerak kecil bukan semata-mata untuk mengurangkan dimensi motor konvensional.

Bagaimana Penggulungan PCB HDI Menyokong Pengecilan

Salah satu teknologi tersendiri yang digunakan dalam penggerak ialah teknologi penggulungan HDI PCB berketumpatan tinggi.

Struktur motor tradisional boleh memerlukan ruang dalaman yang besar untuk penggulungan dan sambungan elektrik. Pendekatan penggulungan berasaskan PCB menyediakan cara lain untuk menyusun komponen elektromagnet dalam struktur padat.

Untuk modul sambungan Φ16 mm, ruang dalaman adalah kekangan kejuruteraan kritikal. Motor, mekanisme pengurangan, pengekod, struktur PCB, perumahan, dan sambungan elektrik semuanya perlu dimuatkan dalam volum yang sangat kecil.

Teknologi HDI boleh menyokong integrasi litar berketumpatan tinggi dan membantu menggunakan ruang dalaman yang tersedia dengan lebih baik. Apabila digabungkan dengan reka bentuk elektromagnet yang dioptimumkan dan komponen mekanikal kecil, pendekatan ini boleh menyumbang kepada seni bina penggerak padat.

Objektifnya bukan semata-mata untuk menjadikan penggerak lebih kecil. Keperluan yang lebih penting ialah mengekalkan tork yang berguna, ketepatan maklum balas, tindak balas dan kebolehpercayaan sambil mengurangkan saiz sendi keseluruhan.

Nisbah Gear dan Pergerakan Sendi Terkawal

Model X16S/L-UM30/50-MH-4 tersedia dengan pilihan nisbah gear 30:1 dan 50:1.

Nisbah gear mempengaruhi hubungan antara kelajuan motor dan pergerakan keluaran. Nisbah pengurangan yang lebih tinggi boleh memberikan tork keluaran yang lebih besar dan pergerakan keluaran yang lebih terkawal, manakala pilihan yang sesuai bergantung pada keperluan sendi robot.

Sebagai contoh, tangan yang cekap mungkin mempunyai keperluan yang berbeza untuk sendi jari, mekanisme pergelangan tangan atau struktur artikulasi padat yang lain. Oleh itu, penggerak harus dipilih mengikut kombinasi tork keluaran yang diperlukan, kelajuan pergerakan, tindak balas kawalan dan ruang pemasangan yang tersedia.

Menawarkan dua pilihan nisbah gear memberikan pereka robot lebih fleksibiliti apabila memadankan penggerak dengan ciri mekanikal sendi tertentu.

Tork Berterusan 200 mNm dalam Modul Kelas 16 mm

Pengurangan saiz tidak sepatutnya mengorbankan keupayaan keluaran yang berguna.

Penggerak memberikan tork berterusan sehingga 200 mNm dan tork awal sehingga 400 mNm. Angka-angka ini memberi jurutera titik permulaan untuk menilai sama ada modul itu sesuai untuk profil beban dan gerakan bersama tertentu.

Tork berterusan amat relevan apabila sendi perlu mengekalkan daya atau beroperasi berulang kali dalam tempoh yang panjang. Sementara itu, tork awal boleh menjadi penting apabila penggerak perlu menjana tork yang lebih tinggi semasa keadaan pergerakan tertentu.

Prestasi aplikasi sebenar akan bergantung pada faktor seperti kitaran tugas, voltan operasi, nisbah pengurangan, beban mekanikal, strategi kawalan dan keadaan terma. Oleh itu, jurutera harus menilai penggerak berdasarkan profil operasi yang lengkap dan bukannya menggunakan satu nilai tork secara berasingan.

Mengapa Berat Rendah Penting dalam Robot Dexterous

Berat penggerak kira-kira 24.3–26.1 g.

Jisim yang agak rendah ini boleh menjadi ketara apabila berbilang penggerak disepadukan ke dalam mekanisme robotik yang sama. Tangan yang cekap mungkin mengandungi beberapa sendi yang dikawal secara bebas, bermakna berat penggerak individu boleh terkumpul di seluruh sistem yang lengkap.

Mengurangkan jisim sendi juga boleh menjejaskan reka bentuk mekanikal robot. Berat penggerak yang lebih rendah boleh membantu mengurangkan beban yang dibawa oleh sambungan hulu dan memudahkan reka bentuk struktur sokongan.

Ini amat relevan untuk tangan robotik padat dan sistem robotik yang sangat bersepadu di mana ruang yang tersedia dan jumlah jisim kedua-duanya dihadkan.

Oleh itu, gabungan diameter kecil dan berat rendah merupakan bahagian penting dalam proposisi nilai Penggerak Bersama Mikro Φ16mm, dan bukannya spesifikasi yang harus dipertimbangkan secara berasingan daripada prestasi tork dan kawalannya.

12V atau 24V: Memilih Konfigurasi yang Sesuai

Penggerak menyokong konfigurasi 12V dan 24V.

Voltan yang sesuai harus ditentukan oleh seni bina kuasa robot dan pemandu motor sedia ada. Pereka bentuk juga harus mempertimbangkan pendawaian, pengagihan kuasa, keserasian pengawal, dan keadaan operasi sistem robotik yang lengkap.

Untuk robot berbilang sendi, keperluan kuasa beberapa penggerak perlu dipertimbangkan bersama. Oleh itu, konfigurasi voltan yang dipilih hendaklah serasi dengan reka bentuk elektrik peringkat sistem dan bukannya dipilih hanya mengikut penggerak individu.

Semakan keserasian peringkat awal jenis ini boleh membantu mengelakkan reka bentuk semula sistem kuasa dan kawalan selepas struktur mekanikal telah siap.

Komunikasi SPI untuk Kawalan Pergerakan Padat

Penggerak menggunakan komunikasi SPI.

Untuk sistem robotik yang sangat bersepadu, antara muka komunikasi adalah bahagian penting dalam pemilihan penggerak kerana modul bersama perlu berfungsi dengan pengawal robot dan seni bina maklum balas.

SPI menyediakan pendekatan komunikasi digital langsung yang boleh disepadukan ke dalam sistem kawalan elektronik padat. Dalam aplikasi berbilang gabungan, jurutera perlu mempertimbangkan cara seni bina komunikasi akan menghubungkan penggerak individu, pengawal, penderia dan komponen elektronik lain.

Pelaksanaan komunikasi yang tepat bergantung pada seni bina sistem, tetapi mengesahkan keserasian SPI pada permulaan proses reka bentuk boleh membantu memastikan bahawa penggerak sesuai dengan platform kawalan yang dimaksudkan.

Di mana Modul Bersama 16 mm Boleh Digunakan

Penggerak padat amat berguna apabila pemasangan motor-dan-penurun konvensional menduduki terlalu banyak ruang.

Aplikasi yang berpotensi termasuk tangan robot yang cekap, sendi robotik padat, mekanisme robotik yang sangat bersepadu, instrumen ketepatan, peralatan pintar dan sistem lain yang mengehadkan volum penggerak.

Dengan tangan yang cekap, beberapa sendi kecil boleh disusun dalam jari dan tapak tangan. Dalam mekanisme robotik lain, penggerak padat boleh membantu jurutera meletakkan lebih banyak paksi gerakan ke dalam sampul mekanikal terhad.

Aplikasi masih perlu dinilai mengikut tork yang diperlukan, kelajuan sambungan, ketepatan, kitaran tugas, voltan, antara muka komunikasi dan keadaan pelekap mekanikal.

Pendekatan VAXOR kepada Teknologi Pemacu Mikro

VAXOR diasaskan pada 2024 dan beribu pejabat di Suzhou, China. Syarikat itu membangunkan penggerak sendi mikro dan motor tanpa teras ultra mikro untuk robotik, peranti perubatan, instrumen ketepatan dan peralatan pintar.

Pendekatan teknikalnya menggabungkan teknologi motor fluks paksi, penggulungan PCB/FPCB, reka bentuk elektromagnet yang dioptimumkan, mekanisme pengurangan kecil dan pembuatan ketepatan. Matlamatnya adalah untuk menangani keperluan teras sistem pemacu padat: saiz kecil, prestasi tinggi, tindak balas pantas dan pengeluaran berskala.

Pasukan R&D pelbagai disiplin syarikat meliputi reka bentuk motor, pembuatan ketepatan, reka bentuk struktur, kawalan robotik dan pembuatan pintar. Keupayaan kejuruteraannya merangkumi daripada pengesahan prototaip dan pengeluaran perintis kepada penghantaran kelompok, yang penting untuk pelanggan menggerakkan reka bentuk pemacu mikro daripada penyelidikan dan pembangunan ke arah penggunaan praktikal.

Perkara yang Perlu Diperiksa Jurutera Sebelum Memilih Penggerak Bersama Mikro

Sebelum menyepadukan penggerak kecil ke dalam sendi robot, jurutera harus menilai lebih daripada diameter luar.

Pertimbangan utama termasuk:

• Ketepatan sudut yang diperlukan dan kaedah maklum balas kedudukan

• Keperluan tork berterusan dan puncak

• Nisbah gear yang diperlukan

• Kelajuan operasi bersama

• Ruang pemasangan yang tersedia

• Jumlah berat penggerak

• Voltan bekalan kuasa

• Antara muka komunikasi

• Kitaran tugas dan keadaan terma

• Keperluan pemasangan dan penyepaduan mekanikal

Faktor-faktor ini harus dinilai bersama kerana menukar satu parameter boleh menjejaskan keperluan untuk yang lain.

Contohnya, menambah bilangan sendi mungkin menjadikan berat dan isipadu keseluruhan lebih penting. Tangan robot berketepatan tinggi mungkin memberi penekanan yang lebih besar pada maklum balas pengekod dan ketepatan sudut, manakala mekanisme lain mungkin mengutamakan ketumpatan tork atau kelajuan tindak balas.

Membina Sistem Gerakan Robotik Lebih Padat

Pembangunan robot yang sangat bersepadu mendorong reka bentuk penggerak ke arah dimensi yang lebih kecil tanpa meninggalkan prestasi output dan kawalan. Modul sambungan 16 mm perlu menggabungkan teknologi motor, penghantaran, penderiaan kedudukan, elektronik dan pembungkusan mekanikal dalam ruang yang sangat terhad.

Dengan ketepatan sudut 0.02°, pengekod magnet mutlak, teknologi penggulungan HDI PCB, nisbah gear 30:1 atau 50:1, tork berterusan sehingga 200 mNm, dan berat 24.3–26.1 g, Penggerak Bersama Mikro Φ16mm diposisikan untuk aplikasi di mana saiz kawalan bersama-sama perlu dipertimbangkan dengan tepat.

Bagi pembangun robot yang bekerja pada tangan yang cekap dan mekanisme robotik yang sangat bersepadu, menilai spesifikasi ini pada peringkat reka bentuk sistem boleh membantu menentukan sama ada modul sendi kecil sesuai untuk seni bina gerakan yang diperlukan.
